三相無功功率變送器可將三路無功功率信號轉換為成比例的直流信號。輸入、輸出、電源三端口隔離。用于發電廠電力管理系統的中央監控，SCR-可控硅整流器。

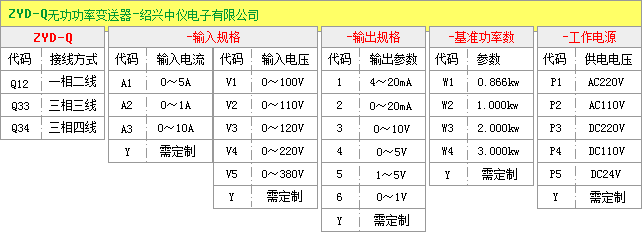

ZYD-Q33：三相三線無功功率變送器，

ZYD-Q34：三相四線無功功率變送器。

三相無功功率變送器是一種電力儀表，用于測量三相無功功率，可將信號轉換為標準的模擬電信號輸出。它通常用于電力系統中的無功功率測量，以監測電源的無功功率和功率因數，用于實現電力負荷控制和節能管理。以下是三相無功功率變送器的接線方法：

1. 電源接線：將交流電源正極接入變送器的“+V”端，將交流電源負極接入變送器的“-V”端。

2. 輸入信號接線：將三相電壓信號分別接入變送器的U、V、W端口，將三相電流信號分別接入變送器的Iu、Iv、Iw端口。

3. 輸出信號接線：將變送器的輸出信號分別接入儀表、PLC、DCS等設備的輸入端口。

4. 接地：將變送器的接地端口接入系統的地線。

5. 保險絲：為了保護變送器和系統安全，應在電源輸入端口設置適當電流的保險絲。

需要注意的是，在接線過程中，應仔細查看變送器的接線圖和說明書，確保接線正確、可靠。同時，應注意電源的安全使用，防止短路、過載等情況的發生，影響設備和人的安全。

單相有功功率變送器原理

這類變送器雖然應用較少，但是它是三相有功/無功功率變送器的基礎，因此先介紹它的基本原理，它的基本電路如下：

電路中，PT、CT和電壓電流變送器一樣，作為輸入隔離，PT的二次電壓和CT的二次電流經變換成電壓后都輸入至乘法器，使乘法器輸出的直流電壓
Up=Uu×Uicosφ
式中：Up--乘法器輸出電壓
Un--PT二次電壓
Ui--CT二次電流經R變換后的電壓
φ--Uu和Ui的夾角

ZYD-P單相有功功率變送器就達到了功率變換為直流電壓的目的，目前，功率變送器中大都采用的是時分割乘法器。這類乘法器的特點是：測量頻率較低(一般<1kHz)，但是其線性度相當好，***高可達到0.01%以上，這對于電網電量的測量是相當合適的。實際上，高標準的功率、電能標準器也大都采用了這類乘法器，電路中的相位補償電路就是對變送器功率因數影響的補償，一般都用RC元件加在電壓回路中。
