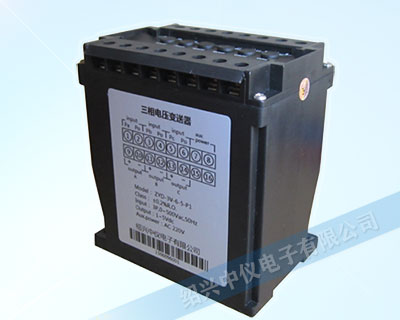

三相有功功率變送器可將三路有功功率信號轉換為成比例的直流信號。輸入、輸出、電源三端口隔離。用于發電廠電力管理系統的中央監控，SCR-可控硅整流器。

ZYD-P33：三相三線有功功率變送器，

ZYD-P34：三相四線有功功率變送器。

三相有功功率變送器原理

三相有功功率變送器又可分為三相三線(三相二元件)和三相四線(三相三元件)二類。其測量原理是相同的，僅是其接線方式不同。

三相有功功率變送器實際上是把二個(二元件)或三個(三元件)單相功率變送器的輸出電壓相加，從而得到三相功率變送器，其基本電路如下：

ZYD-P3三相有功功率變送器怎么校驗

打開對應于變送器面板上相應的ZERO和CAL兩個橡皮塞，其內的二個電位器分別為零點和滿度調校電位器，調校時用小鏍絲刀慢慢旋轉至所需精度即可。

產品出廠時已調校好零點和精度，請勿隨意調整。

注意事項

1、連接線須用屏蔽線，且電源線、輸入線和輸出線須分離。

2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。

3、產品出廠時已調校好零點和精度，請勿隨意調整。

單相有功功率變送器原理

這類變送器雖然應用較少，但是它是三相有功/無功功率變送器的基礎，因此先介紹它的基本原理，它的基本電路如下：

電路中，PT、CT和電壓電流變送器一樣，作為輸入隔離，PT的二次電壓和CT的二次電流經變換成電壓后都輸入至乘法器，使乘法器輸出的直流電壓
Up=Uu×Uicosφ
式中：Up--乘法器輸出電壓
Un--PT二次電壓
Ui--CT二次電流經R變換后的電壓
φ--Uu和Ui的夾角

ZYD-P單相有功功率變送器就達到了功率變換為直流電壓的目的，目前，功率變送器中大都采用的是時分割乘法器。這類乘法器的特點是：測量頻率較低(一般<1kHz)，但是其線性度相當好，***高可達到0.01%以上，這對于電網電量的測量是相當合適的。實際上，高標準的功率、電能標準器也大都采用了這類乘法器，電路中的相位補償電路就是對變送器功率因數影響的補償，一般都用RC元件加在電壓回路中。
