電量變送器：電流變送器，電壓變送器，功率變送器，頻率等變送器
更新時間：2026年03月01日，不同批次，單相有功功率變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
單相有功功率變送器將有功功率信號轉換為成比例的直流信號。輸入、輸出、電源三端口隔離。用于發電廠電力管理系統的中央監控，SCR-可控硅整流器。

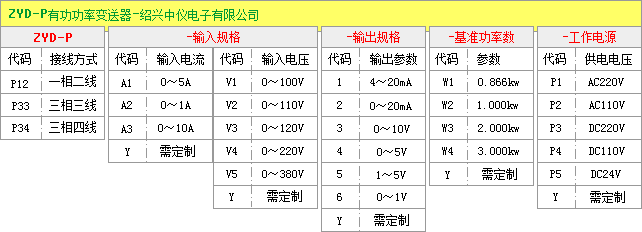

ZYD-P功率變送器選型圖
| 輸入負載 | 電壓互感器PT：≤0.1VA 電流互感器CT：≤0.2VA |
|---|---|
| 超負荷能力 | 電壓：可承受2倍額定值（連續）信號 電流：10倍額定值（連續）10s |
| 精度 | ±0.2%RO |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～5V，DC0～10V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA，DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 工作環境溫濕度 | 0～50℃ / 小于80%相對濕度（無冷凝狀態） |
| 貯存環境溫濕度 | -20～70℃ / 小于70%相對濕度（無冷凝狀態） |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（等同IEC61326－1） |
| 電源消耗 | 約4VA |
功率變送器接線

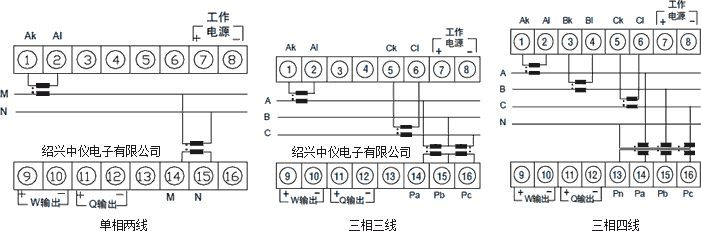

功率變送器接線圖(左:單相兩線制接線，中:三相三線制接線，右:三相四線制接線)
有功功率變送器外形圖（109(L)×75(W)×119(H)mm，安裝方式:35mm標準導軌及M3*8螺絲孔）
產品特點
1、精度等級高、線性度好
2、有功功率變送器采用進口元器件，集成度高，免于定期校驗
3、采用35mm標準導軌安裝或底座螺釘安裝固定，通用性強
4、輸入/輸出/電源/外殼之間相互隔離，可靠性高。
單相有功功率變送器原理
這類變送器雖然應用較少，但是它是三相有功/無功功率變送器的基礎，因此先介紹它的基本原理，它的基本電路如下：
電路中，PT、CT和電壓電流變送器一樣，作為輸入隔離，PT的二次電壓和CT的二次電流經變換成電壓后都輸入至乘法器，使乘法器輸出的直流電壓
Up=Uu×Uicosφ
式中：Up--乘法器輸出電壓
Un--PT二次電壓
Ui--CT二次電流經R變換后的電壓
φ--Uu和Ui的夾角
ZYD-P單相有功功率變送器就達到了功率變換為直流電壓的目的，目前，功率變送器中大都采用的是時分割乘法器。這類乘法器的特點是：測量頻率較低(一般<1kHz)，但是其線性度相當好，***高可達到0.01%以上，這對于電網電量的測量是相當合適的。實際上，高標準的功率、電能標準器也大都采用了這類乘法器，電路中的相位補償電路就是對變送器功率因數影響的補償，一般都用RC元件加在電壓回路中。
