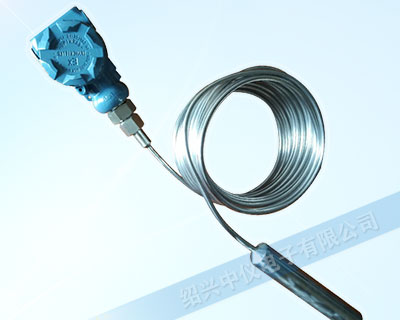

ZYK24K鎧裝投入式液位變送器的壓力傳感器與接線盒之間的線纜采用不銹鋼管封裝防護，它具有較強的硬度，可以直接插入到被測液體底部，適用于量程在40mH2O內的敞口容器或需要插入安裝的液位測量，同時也具有較高的耐溫能力。

鎧裝投入式液位計原理

全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。具有反向極性和限流保護；激光調阻溫度補償，零點、量程可現場調節；過載及抗干擾能力強，性能穩定。

鎧裝投入式液位計作用

鎧裝投入式液位計：壓力傳感器與接線盒之間的線纜采用不銹鋼柔性軟管封裝防護，使其既具有一定的強度，又具有一定的柔軟性，適于便攜安裝，此類液位變送器的測量范圍在0～20mH2O。

鎧裝插入式液位變送器全密封結構，與介質接觸部分全為不銹鋼，可用于測量與不銹鋼材料相兼容的各種液態介質。

鎧裝投入式液位計安裝方法

鎧裝桿式液位變送器----壓力傳感器與接線盒之間的線纜采用不銹鋼管封裝防護，它具有較強的硬度，可以直接插入到被測液體底部，適用于量程在4mH2O內的敞口容器或需要插入安裝的液位測量。

投入式液位變送器工作原理

投入式液位變送器一般采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號，經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器是靜壓液位測量，液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當地的重力加速度成正比。所以投入式液位傳感器測量的物理量其實是壓力，通過傳感器的標定單位也可以得知。而實際的液位必須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。

投入式液位變送器工作原理動態圖

投入式液位變送器它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用于各種工業過程中的檢測控制。

投入式液位變送器安裝圖

投入式液位變送器的分體式系列液位傳感器由集氣器，引壓管和表頭組成。傳感器在引壓管上端，直接密封在表頭內。將集氣器和引二話管投入到介質中，液面與集氣器底部的液位高度差所產生的靜壓力就通過引壓管內諿的空氣傳到上部的傳感器上，經放大，轉換成4-20毫安輸出，由于液位靜壓與液位存在的正比的關系（P=gh）這樣變送器的輸出信號就真實準確地反應了液位變化。紹興中儀的產品廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、水文地質、水庫、河道、海洋等場所。

投入式液位變送器安裝

投入式液位變送器應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在投入式液位變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。一體式投入式液位變送器安裝圖

在敞口的容器中測量靜態液位時，把投入式液位傳感器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。

分體式投入式液位變送器安裝圖

怎樣解決抗干擾問題

投入式液位變送器穩定性好，精度高，安裝使用相當方便。在日常使用中會受到很多因素的影響。為使用戶能夠更好的使用投入式液位變送器，為廣大消費者提供一下解決辦法。

首先大家都使用了傳統的方法解決的但是沒有很好效果。對于這種傳統的方法也就是測量設備上一個小水箱的液位時，把壓力變送器檢安裝在水箱的底部，傳感器線的性化不錯。但存在一個問題，當水箱上面有水流下來時，會使下面的壓力擺動比較大。分析數據來看，用1秒鐘取出一個數據，顯示的擺動比較大，其中又有正確的數值;用10ms取出一個數來平均，效果也不好。如何進行解決?

投入式液位變送器的防干擾問題解決方法

避免液體下流時壓力直接沖擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接沖擊的壓力就可以了；

把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯；把進水管口彎一下，使進水口略微往上翹一點，水在出來時會首先往空中拋然后再落下，減少了直接沖擊(將動能轉換成勢能)。

使用說明

ZYK24系列投入式液位傳感器又名投入式液位計、投入式液位變送器、水位傳感器、水位變送器、水位液位計、投入式擴散硅壓力傳感器，它采用進口充油硅芯片，不銹鋼全封焊結構設計，具有良好的防潮性能和極強介質兼容性，可用于許多工業場合較弱的腐蝕性介質中；電路部分的關鍵元器件、壓力敏感芯子，選用國際著名品牌的元器件，采用國際生產標準工藝，使產品的各項技術指標均達到國際水平，產品有很好的穩定性和較高的精度。
