投入式水位變送器是一種用于測量液體或物料水位的傳感器裝置，它被廣泛應用于工業過程控制、環境監測、水處理以及其他領域。

投入式水位變送器的主要特點是將傳感器直接安裝在待測介質中，通過測量靜壓力來間接確定液位高度。具體而言，投入式水位變送器的工作原理如下：

1. 傳感器提供測量信號：傳感器通常采用差壓原理，包括一個測量孔和一個補償孔，兩者之間隔著薄膜或陶瓷片。當投入式水位變送器浸入液體中時，液體壓力通過測量孔作用在傳感器上，而補償孔則處于大氣壓力下，差壓引起敏感元件產生電信號。

2. 轉換器將信號轉換為標準輸出：投入式水位變送器的傳感信號需要經過轉換器將其轉換為標準的電信號輸出，如4-20mA或0-10V。轉換器可以將傳感信號線性化，并根據液體介質的密度等因素進行修正，從而得到準確的水位測量值。

投入式水位變送器根據使用場景和設計功能可以進行如下安裝方法：

1. 環境監測領域：在環境監測中，投入式水位變送器可用于測量河流、湖泊、水庫以及地下水等水體的實時水位變化。這些數據可以用于氣象預報、洪水預警、水資源管理等方面。

2. 工業過程控制領域：投入式水位變送器廣泛應用于各種工業過程中，如化工、石油、電力、冶金等行業。它們可用于監測儲罐、管道、反應釜等設備中的液位變化，以保障生產過程的安全性和穩定性。

3. 食品和飲料領域：在食品和飲料加工中，投入式水位變送器可用于測量槽、罐或容器中液體的水位，以確保生產線持續運行以及產品質量的穩定。

4. 污水處理領域：在污水處理工藝中，投入式水位變送器可以用于監測處理池、混合池、沉淀池等的液位變化，以實現污水處理過程的自動化控制和排放標準的達標。

5. 其他領域：投入式水位變送器還可以應用于漁業等。

投入式液位變送器工作原理

投入式液位變送器一般采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號，經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器是靜壓液位測量，液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當地的重力加速度成正比。所以投入式液位傳感器測量的物理量其實是壓力，通過傳感器的標定單位也可以得知。而實際的液位必須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。

投入式液位變送器工作原理動態圖

投入式液位變送器它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用于 高溫、高壓、強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛應用于各種工業過程中的檢測控制。

投入式液位變送器安裝圖

投入式液位變送器的分體式系列液位傳感器由集氣器，引壓管和表頭組成。傳感器在引壓管上端，直接密封在表頭內。將集氣器和引二話管投入到介質中，液面與集氣器底部的液位高度差所產生的靜壓力就通過引壓管內諿的空氣傳到上部的傳感器上，經放大，轉換成4-20毫安輸出，由于液位靜壓與液位存在的正比的關系（P=gh）這樣變送器的輸出信號就真實準確地反應了液位變化。紹興中儀的產品廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、水文地質、水庫、河道、海洋等場所。

投入式液位變送器安裝

投入式液位變送器應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在投入式液位變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將投入式液位變送器放入鋼管中即可使用。一體式投入式液位變送器安裝圖

在敞口的容器中測量靜態液位時，把投入式液位傳感器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。

分體式投入式液位變送器安裝圖

怎樣解決抗干擾問題

投入式液位變送器穩定性好，精度高，安裝使用相當方便。在日常使用中會受到很多因素的影響。為使用戶能夠更好的使用投入式液位變送器，為廣大消費者提供一下解決辦法。

首先大家都使用了傳統的方法解決的但是沒有很好效果。對于這種傳統的方法也就是測量設備上一個小水箱的液位時，把壓力變送器檢安裝在水箱的底部，傳感器線的性化不錯。但存在一個問題，當水箱上面有水流下來時，會使下面的壓力擺動比較大。分析數據來看，用1秒鐘取出一個數據，顯示的擺動比較大，其中又有正確的數值;用10ms取出一個數來平均，效果也不好。如何進行解決?

投入式液位變送器的防干擾問題解決方法

避免液體下流時壓力直接沖擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接沖擊的壓力就可以了；

把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯；把進水管口彎一下，使進水口略微往上翹一點，水在出來時會首先往空中拋然后再落下，減少了直接沖擊(將動能轉換成勢能)。

使用說明

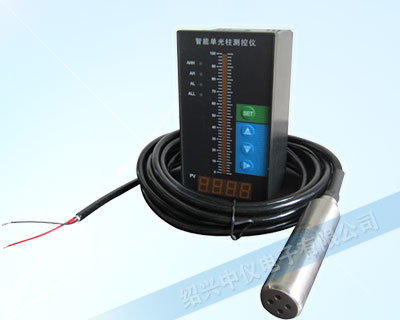

ZYK24系列投入式液位傳感器又名投入式液位計、投入式液位變送器、水位傳感器、水位變送器、水位液位計、投入式擴散硅壓力傳感器，它采用進口充油硅芯片，不銹鋼全封焊結構設計，具有良好的防潮性能和極強介質兼容性，可用于許多工業場合較弱的腐蝕性介質中；電路部分的關鍵元器件、壓力敏感芯子，選用國際著名品牌的元器件，采用國際生產標準工藝，使產品的各項技術指標均達到國際水平，產品有很好的穩定性和較高的精度。
