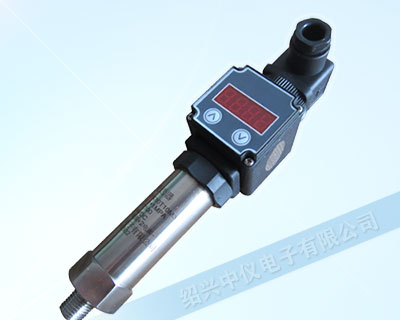

ZYK10數顯桿式壓力變送器具有強大的界面操作功能，數字表頭可以顯示壓力、百分比和電流，及0～100%模擬指示，就地顯示極大的方便了現場作業。

ZYK10數顯桿式壓力變送器型號需要訂貨
ZYK10-M10M3(0-1.6MPa)：數顯桿式壓力變送器，外螺紋M20*1.5，常規介質，LED數顯表頭。
ZYK10-G10M3(0-2.5MPa)：現場顯示小巧型壓力變送器，外螺紋G1/2，常規介質，LED數顯表頭。
選型需要注明壓力范圍，對于一些特殊介質，注明介質密度。選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。

ZYK10數顯桿式壓力變送器工作原理

數顯桿式壓力變送器的工作原理：現場顯示小巧型壓力變送器利用單晶硅的壓阻效應，以單晶硅為基體，按特定晶向，用先進的微機械加工技術形成彈性元件，在其適當位置用集成電路工藝形成四個等值應變電阻，組成惠斯登電橋，對電橋施加一恒定電壓（流），當有壓力（差壓）作用到彈性元件時，使其輸出與對應于所加壓力成比例的電壓信號，經過電子線路把電壓信號放大轉換成三線制的0-5V輸出。

數顯桿式壓力變送器調整方法

調零位和調滿度

擰下現場顯示小巧型壓力變送器的HIRSCHMANN接頭及不銹鋼保護套管，即可看到電路板上調零電位器W0及滿度電位器W1。外接標準電流表（0.2級以上）即可調整，步驟如下：

1、在壓力為零時，調W0電位器，使標準電壓表指示為0V；

2、加滿量程壓力，調W1電位器，使標準電壓表指示為5V；

3、反復第1、2步驟兩三次，直至符合要求。

ZYK10數顯桿式壓力變送器接線說明

1、凡供貨桿式壓力變送器均帶有產品合格證及使用說明書，其中有產品編號、技術參數、接線圖、出廠日期等，請認真查對，以免用錯。

2、安裝桿式壓力變送器時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。

3、現場顯示桿式壓力變送器的接線應嚴格按照我公司使用說明要求進行。

4、本產品系精密儀表，禁止隨意拆卸、碰撞、跌落、用力甩打或用尖銳器具捅引壓孔。

5、現場顯示桿式壓力變送器通電后即可工作，但預熱30分鐘后輸出穩定。

6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

7、運輸、儲存時應恢復包裝，存放在陰涼，干燥，通風的庫房內。

8、桿式壓力變送器的質量保證期12個月。

桿式壓力變送器的壓力傳感器一般由彈性敏感元件和位移敏感元件組成。彈性敏感元件的作用是使被測壓力作用于某個面積上并轉換為位移或應變，然后由位移敏感元件或應變計轉換為與壓力成一定關系的電信號，也有把這兩種元件的功能集于一體。赫斯曼接頭桿式壓力變送器廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多自動化行業。

赫斯曼接頭壓力變送器可滿足多數小型化設備對體積的要求，輕便、安裝容易，可以有多種接口和信號輸出方式供選擇。是比較通用的壓力測量設備，能適用于自動化設備中液體、氣體等對316L材質無腐蝕的介質的壓力測量。還可根據客戶需求定制聚四氟乙烯材質的產品或用特殊材料做防腐處理。

桿式壓力變送器故障分析

1、壓力上去了，但桿式壓力變送器的輸出上不去：此種情況，應先檢查壓力接口是否漏氣或者被堵住，如果確認不是，檢查接線方式和檢查電源，如電源正常則進行簡單加壓看輸出是否變化，或者查看傳感器零位是否有輸出，若無變化則傳感器已損壞，可能是儀表損壞或者整個系統的其他環節的問題；
2、加壓給壓力傳感器輸出不變化，再加壓傳感器輸出突然變化，泄壓傳感器零位回不去，很有可能是壓力傳感器密封圈的問題。常見的是由于密封圈規格原因，傳感器擰緊之后密封圈被壓縮到傳感器引壓口里面堵塞傳感器，加壓時壓力介質進不去，但在壓力大時突然沖開密封圈，壓力傳感器受到壓力而變化。排除這種故障的zui佳方法是將傳感器卸下，直接查看零位是否正常，若零位正常可更換密封圈再試；
3、變送器輸出信號不穩：這種故障有可能是壓力源的問題，壓力源本身是一個不穩定的壓力，很有可能是壓力傳感器本身振動很厲害導致傳感器傳感部分波動故障；
4、桿式壓力變送器與指針式壓力表對照偏差大。出現偏差是正常的現象，確認正常的偏差范圍即可；
5、易出現的故障是微差壓變送器安裝位置對零位輸出的影響。微差壓傳感器由于其測量范圍很小，傳感器中傳感元件會影響到微差壓傳感器的輸出。安裝時應使傳感器的壓力敏感件軸向垂直于重力方向，安裝固定后調整變送器零位到標準值。

桿式壓力變送器使用說明書可穩步資料頻道下載。
