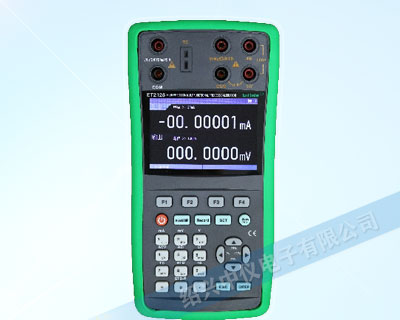

ET2125高精度多功能熱工信號校驗儀

更新時間：2026年03月01日，不同批次，ET2125高精度多功能熱工信號校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

ET2125高精度多功能熱工信號校驗儀是一款高精度、手持式的過程信號測量/輸出儀表，能同時測量與輸出電壓、電流、電阻、熱電偶、熱電阻、頻率、脈沖、開關量等各種工業過程信號；通過熱工輔助工具可以非常方便的實現各種電量與溫度之間的相互換算；數據記錄功能能夠方便客戶現場記錄檢定數據。

ET2125多功能熱工信號校驗儀能代替電流信號源、電壓信號源、電阻箱、電子電位差計、頻率計、HART手操器等測量校準儀器。主要應用于工業現場信號校準、故障診斷；也適用于化工、軍工及各類研究所、實驗室的信號測量與校準。

基本功能

測量/輸出：電壓、電流、電阻、頻率、脈沖、開關量，其中電流輸出支持有源、無源；

帶220VAC測量功能；帶200mA交流電流測量功能；

以溫度形式模擬熱電阻、熱電偶；

ET2125多功能熱工信號校驗儀可模擬二線制變送器；

電阻測量可選二、三、四線3種方式；

精度為0.01％、0.02％兩種；

兩個相互隔離的通道，支持同步測量、輸出；

可提供手動階躍、自動階躍、自動步進和手動步進功能；

采用3.5寸TFT液晶屏，分辨率480*320；

可同時顯示測量和輸出數據，也可單獨顯示測量或輸出數據；

ET2125多功能熱工信號校驗儀內置5000mAh鋰電池供電；

具有自動電源關閉功能、時間可設，適合現場使用；

提供DC24V回路電源，以供現場調試之用；

熱電偶測量和輸出提供內置、外置和手動3種冷端溫度補償方式，其中外置參考端采用A級Pt100鉑電阻、可輸入證書值進行溫度修正；

熱電偶種類：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；

熱電阻種類：PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,Cu10，Cu50,Cu100,Nil20,BA1,BA2,PT10；

尺寸：105×210×55mm；重量：600g。

選配功能

HART功能：可替代HART手操器，設置或校準智能變送器量程，強制智能變送器的輸出電流在固定數值上（如20mA、12mA、4mA），設置線性或開方功能、可以對變送器的壓力傳感器進行HART清零等；

壓力模塊功能：通過RS232通訊口、ET2125高精度多功能過程校準器可以和紹興中儀的ET-CY系列壓力模塊配套使用，用于現場檢定壓力變送器、壓力開關、壓力表、血壓計或其他壓力儀器儀表，也可用于壓力的精密測量；支持12種壓力單位：kPa、MPa、Pa、psi、inHg、inH O、mmHg、mmH O、bar、mbar、atm、kg/cm2等。

溫差測量功能：準確度達0.003℃，多功能熱工信號校驗儀可以測量空間內兩點間的溫度差，在0.4秒的時間內即可完成一次溫差數據采集、有效提高了測量準確度；在測試過程中可實時計算測試過程中的10分鐘波動性。使用標準鉑電阻或者標準熱電偶進行測量工作前，可通過證書值的輸入對測量結果進行溯源，并滿足恒溫槽測試規范對電測儀器的要求。

標準溫度測量功能：與普通的熱電偶測量及熱電阻測量不同，該測量方式可使用證書值進行溫度溯源，支持的標準熱電偶熱電阻的類型包括:標準熱電偶S、R、B、T四種，標準鉑電阻Pt25、Pt100兩種。

使用任意傳感器測量功能，您可以方便的將被測物理量（壓力、流速、溫度等）轉換為電壓、電流、電阻等易測物理量進行測量。用戶只需預先輸入響應曲線，校準器將采用內部算法進行數值轉換和修正，***終將被測物理量顯示在屏幕上。可以隨意編輯和修改被測物理量的顯示單位。

精密控溫功能：使用精密控溫功能，ET2125多功能熱工信號校驗儀可以實現對恒溫設備進行溫度閉環控制，代替高精度PID控制器。在恒溫設備及電網電壓符合條件的情況下，設備的溫度波動性可優于0.02℃/10min（恒溫槽）。

ρ值測量功能：能夠測量周期性方波信號的占空比，可用于對時間比例輸出的各種數字溫度指示調節器的PID參數進行檢定及校準，并滿足《JJG617-1996數字溫度指示調節儀》規程的要求。

熱工換算功能：用于實現各種電量與溫度間的相互換算，支持的電量與溫度換算的類型包括:工作用熱電偶、工業熱電阻及各種溫度變送器。

數值設定方式：具有***為靈活、便捷的輸出值設定方式，ET2125高精度多功能過程校準器可以通過數字鍵盤直接設定輸出值，也可以通過方向鍵按位進行增量設定。另外，設備還具有可以編號輯的階躍或者斜坡數值設定方式。

正弦信號輸出功能：一些過程記錄儀（特別是機械式記錄儀）的檢定/校準，通常包括運行試驗的環節，可以通過采用正弦信號輸出方式為被檢表提供信號。

數據記錄功能：ET2125多功能熱工信號校驗儀具有強大的記錄管理功能，***多可以建立32個設備號，每個設備號具有16個記錄頁，每個記錄頁中包含時間、測量值、輸出值及自定義值四個基本信息。用戶可以根據需求進行設備管理、記錄刪除等操作。

型號說明

型號	準確度	溫度范圍	ET2125多功能熱工信號校驗儀增強功能說明
ET2115B	0.01級	15～25℃	用戶選用選配功能，在訂貨時需在產品型號后加功能代碼尾綴。
ET2115C	0.02級	15～25℃
ET2115BT	0.01級	0～50℃
ET2115CT	0.02級	0～50℃

技術指標

功能		量程	0.01級分辨率	0.02級分辨率	0.01級準確度	0.02級準確度	備注
直流輸出	電壓	100mV	0.1μV	1μV	0.005%+0.003%	0.01%+0.005%	***大負載電流<=2.5mA
		1V	1μV	10μV	0.005%+0.001%	0.01%+0.005%
		10 V	10μV	100μV	0.005%+0.001%	0.01%+0.005%
	電流(有源/無源)	30mA	0.1μA	1μA	0.005%+0.003%	0.01%+0.003%	有源輸出***大負載電壓20V
	電阻	50 Ω	0.1mΩ		0.005%+10 mΩ	0.01%+15mΩ	激勵電流0.4-4mA
		500Ω	1mΩ		0.005%+20 mΩ	0.01%+30mΩ	激勵電流0.1-2mA
		5000Ω	10mΩ		0.005%+50 mΩ	0.01%+50mΩ	激勵電流0.04-0.4mA
	24V	24 V			±10%		回路輸出
	頻率	10Hz	0.001Hz		0.01%FS		***大負載電流≤2.5mA
		1kHz	0.01Hz
		100kHz	10Hz
	脈沖	10Hz(1~100000)	1cyc		±2dig		***大負載電流≤2.5mA
		1kHz(1~100000)
		100kHz(1~100000)
	開關量	100Hz(1Hz~110Hz)	0.01Hz		±2dig
		1kHz(0.1kHz~1.1kHz)	1Hz
		10 kHz(1kHz~11kHz)	0.1KHz
		100KHz(10kHz~110kH	2KHz
	熱電阻	詳見熱電阻表
	熱電偶	詳見熱電偶表
直流測量	電壓	200mV	0.1μV		0.005%+0.003%	0.01%+0.005%
		2V	1μV		0.005%+0.001%	0.01%+0.005%
		20V	10μV		0.005%+0.001%	0.01%+0.005%
		200V	100μV		0.005%+0.001%	0.01%+0.005%
	電流	20mA	0.1μA		0.005%+0.003%	0.01%+0.003%
	電流	200mA	1μA		0.005%+0.003%	0.01%+0.003%
	電阻（四線）	50Ω	0.1mΩ		0.005%+10mΩ	0.01%+15mΩ	激勵電流1mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30mΩ	激勵電流1mA
		5kΩ	10mΩ		0.005%+50mΩ	0.01%+50mΩ	激勵電流0.1mA
	電阻（二三線）	50 Ω	0.1mΩ		0.005%+30 mΩ （三線） 0.005%+50 mΩ （二線）	0.005%+35 mΩ （三線） 0.005%+60 mΩ （二線）	激勵電流1mA
		500Ω	1mΩ		0.005%+30 mΩ （三線） 0.005%+50 mΩ （二線）	0.005%+35 mΩ （三線） 0.005%+60 mΩ （二線）	激勵電流1mA
		5kΩ	10 mΩ		0.005%+80mΩ	0.01%+80mΩ	激勵電流0.1mA
	熱電阻	詳見熱電阻表
	熱電偶	詳見熱電偶表
	開關量測量				CLOSE/OPEN		激勵電流1mA
	頻率	10 Hz	0.001Hz		0.01%FS
		1kHz	0.01Hz
		100kHz	10Hz
交流測量	交流電壓	200mV	1μV		±(0.2%+100)（40Hz-30kHz）
		2V	10μV		±(0.2%+100)（40Hz-30kHz）
		20 V	100 μV		±(0.2%+100 )（40Hz-5kHz）
		20 V	100 μV		±(0.8%+300 )（5k-30kHz）
		200V	1mV		±(0.2%+200 )（40Hz-5kHz）
		200V	1mV		±(0.8%+450 )（5k-30kHz）
	交流電流	20mA	0.1μA		±（0.3%+400）（40Hz-5kHz）
	交流電流	200mA	1μA		±（0.3%+400）（40Hz-5kHz）

熱電阻技術參數表

分度號	溫度范圍	分辨率	0.01級準確度	0.02級準確度	備注
PT10	-200-850℃	0.01℃	0.1℃	0.2℃	四線測量
PT100-385	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-392	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-JIS	-200-850℃	0.01℃	0.1℃	0.2℃
PT200-385	-200-630℃	0.01℃	0.1℃	0.2℃
PT500-385	-200-630℃	0.01℃	0.2℃	0.3℃
PT1000-385	-200-650℃	0.01℃	0.1℃	0.2℃
Cu10	-100-260℃	0.01℃	0.5℃	0.6℃
Cu50	-50-150℃	0.01℃	0.15℃	0.25℃
Cu100	-50-150℃	0.01℃	0.08℃	0.2℃
BA1	-200-650℃	0.01℃	0.4℃	0.5℃
BA2	-200-650℃	0.01℃	0.25℃	0.3℃
Ni20	-80-260℃	0.01℃	0.3℃	0.4℃

熱電偶技術參數表

分度號	溫度范圍	分辨率	0.01/0.02級準確度	備注
K	-200-0℃	0.1℃	0.4℃	不包含冷端補償精度
K	0-1372℃	0.1℃	0.3℃
R	-50-0℃	0.1℃	0.9℃
R	0-1768℃	0.1℃	0.7℃
S	-50-0℃	0.1℃	0.9℃
S	0-1768℃	0.1℃	0.6℃
E	-50-0℃	0.1℃	0.5℃
E	0-1000℃	0.1℃	0.4℃
J	-200-0℃	0.1℃	0.2℃
J	0-1200℃	0.1℃	0.1℃
T	-100-0℃	0.1℃	0.3℃
T	0-400 ℃	0.1℃	0.15℃
L	-200-900℃	0.1℃	0.2℃
N	-200-0℃	0.1℃	0.3℃
N	0-1300℃	0.1℃	0.2℃
B	600-1820℃	0.1℃	0.6℃
U	-200-0℃	0.1℃	0.4℃
U	0-400℃	0.1℃	0.2℃
XK	-200-800℃	0.1℃	0.5℃
WRE325	0-1500℃	0.1℃	0.5℃
WRE526	0-1500℃	0.1℃	0.4℃

多功能熱工信號校驗儀使用方法

ET2125多功能熱工信號校驗儀內置HART功能、可替代HART手操器；內置壓力模塊通訊功能、和我司的ET-CY系列壓力模塊配套使用可用于現場校準壓力變送器；內置溫差測量、標準溫度測量、PID控溫、ρ值測量等功能；自定義傳感器功能讓用戶可以自己輸入特定的熱電阻、熱電偶分度號；

多功能熱工信號校驗儀檢定規程

多功能熱工信號校驗儀是一款功能強大、符合現場和實驗室使用的標準級工業過程檢測儀表。是工業現場、實驗室以及各類儀表制造商必備的計量測試工具。
