ZYG600RT熱電阻輸入信號隔離器接收熱電阻信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。

智能型的熱電阻溫度變送器，有 USB 編程接口，可以用適配電纜連接這個溫度變送器和PC機，在PC機上通過軟件編程設定輸入的熱電阻類型和測量范圍；該溫度變送器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。

可以與單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。

選型說明

輸入輸出信號表

注明：

訂貨時應注明熱電阻輸入信號隔離器的輸入類型和分度號以及量程范圍，如未寫明則產品發貨時將按出廠默認設定提供。

熱電阻量程及測量誤差表

注明：

1. 上表中未列出的其它熱電阻分度號，也可聯系紹興中儀指定熱電阻輸入信號隔離器訂貨。

2. 上表中所列的基本誤差和絕對誤差兩欄，應用時取基本誤差與絕對誤差的較大值。

主要技術參數

◆供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗（24VDC供電時）：<40mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）

◆輸入規格

熱電阻：Pt100、Pt1000、Cu50等

溫度量程范圍：根據連接的傳感器類型 （參見量程表）

熱電阻傳感器連接形式：支持2、3、4線制接法

允許導線電阻：每條導線在15Ω以下

◆輸出規格

輸出電流：4～20mA；其它指定電流

輸出電壓：1～5V；其它指定電壓

負載電阻：4~20mA輸出時, ≤350Ω（出廠默認，可指定負載）

◆綜合參數

溫度漂移：0.01%F.S./℃

響應時間：<0.4s

隔離能力：輸入-輸出-電源之間1.5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度：-20℃～＋60℃

儲存環境溫度：-40℃～＋80℃

機殼材質/防護等級：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

接線說明

端子接線：接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。

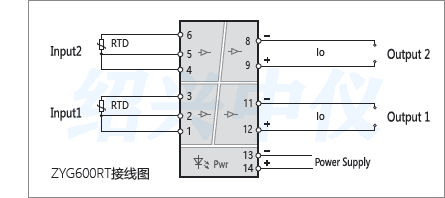

熱電阻輸入信號隔離器接線圖

熱電阻輸入信號隔離器作用

ZYG600RT熱電阻輸入信號隔離器是將熱電阻信號經隔離轉換為與溫度成線性關系的直流信號輸出至制系統或其它智能儀表。解決工業現場干擾、信號轉換傳輸及匹配問題。

ZYG600RT熱電阻輸入信號隔離器電源－輸入－輸出之間電磁全隔離，與溫度傳感器配套使用，輸出信號可接入數顯儀、PLC、變頻器等設備，并對終端接收設備起保護作用。大量應用于溫度采集控制系統中。

熱電阻輸入信號隔離器安裝：采用35mm 標準DIN導軌安裝，固定導軌后，將產品卡入導軌即可；

熱電阻輸入信號隔離器接線：使用0.2～3.3mm2的電纜，從每條線的端部剝去6mm連接在端子上，并將導線插入連接端子的相應位置。將接線螺釘力矩緊至0.56～0.79N·m。

注意事項

1. 注意熱電阻輸入信號隔離器標簽上的輔助電源信息，隔離器的輔助電源等級和極性不可接錯，否則將損壞變送器。

2. 熱電阻輸入信號隔離器在有強電磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，較小安裝間隔不應小于10mm。

3. 當隔離器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施。

4. 請勿損壞或修改產品的標簽、標志，請勿拆卸或改裝產品，否則本公司將不再對該產品提供“三包”（包換、包退、包修）服務。

熱電阻輸入信號隔離器原理

是一種信號隔離裝置，將輸入單路或雙路電流或電壓信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。先將PLC接收的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號或不同信號，同時對隔離后信號的供電電源進行隔離處理，保證變換后的信號、電源、地之間。
