更新時間：2026年03月01日，不同批次，直流毫伏信號隔離器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG600mV毫伏信號隔離器直流毫伏信號輸入。經過隔離傳送，輸出所需的直流毫伏信號。直流電源供電方式，輸入-輸出-電源各通道之間隔離。采用標準的35mmDIN導軌卡式安裝,可拔插的接線插頭端子，彈簧壓緊連接。
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 信號類型 | mV | 毫伏信號 | ||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
輸入輸出信號
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||||
|---|---|---|---|---|---|---|---|
| 0~5mV | 1 | 0~5mV | 1 | ||||
| 0~10mV | 2 | 0~10mV | 2 | ||||
| 0~50mV | 3 | 0~50mV | 3 | ||||
| -80~+80mV內可選 | 0～100mV內可選 | ||||||
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<22mA（1入1出）；<33mA（2入2出）
◆輸入
輸入信號：0~100mV
***小量程：3mV
輸入阻抗：<10Ω
◆輸出
輸出信號：0~100mV
輸出阻抗：<10Ω
輸出紋波：< 5mVp-p
◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：<10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

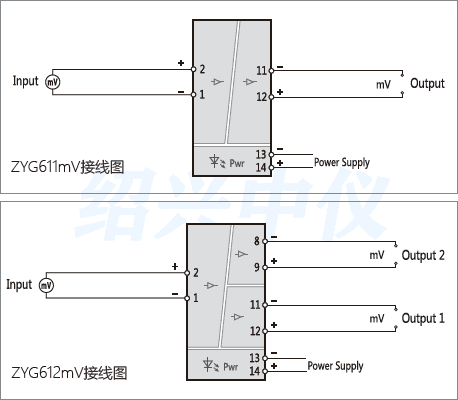

毫伏信號隔離器接線說明圖
端子接線：接線電纜采用橫截面為0.5~2.5mm2實芯線或多芯線。
毫伏信號隔離器接線圖
直流毫伏信號隔離器的作用
ZYG600mV毫伏信號隔離器可測量直流毫伏信號(0-20mV,0-50mV,0-60mV,0-75mV,0-100mV,0-200mV)輸入隔離器與單元組合儀表及DCS,PLC等系統配套使用，輸入單路或雙路電流或電壓信號，并經運算、干擾抑制等處理后，變送輸出隔離的單路或雙路電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。ZYG600mV可廣泛應用于油田、石化、制造、電力、冶金等行業的自控工程之中。
直流毫伏信號隔離器原理
ZYG600mV直流毫伏信號隔離器實現了熱電偶信號的隔離轉換，輸入熱電偶毫伏信號，變送輸出隔離的熱電偶信號和線性電流、電壓信號，實現了輸入、輸出及電源之間的電氣隔離。
ZYG600mV直流毫伏信號隔離器的工作原理類似于信號接口和信號轉換器。這些隔離器經常用于拆分、共享、降壓、保護、線性化、升壓和處理信號數字化。
其主要功能是將電路之間的電氣（電流）通道從接地電位分離到不同電位。電氣車道可以定義為在電路之間存在允許電流流動的直接電氣連接的車道。
