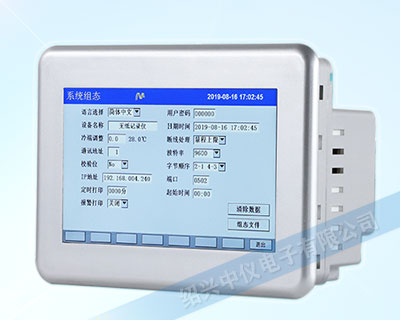

ZYW510T彩屏四路無紙記錄儀（觸摸屏）采用新型5英寸彩色屏，大規模集成電路，對輸入、輸出、電源、信號采取可靠保護和強抗干擾設計。4路模擬信號輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）。可帶2路報警輸出，1個饋電輸出，RS485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座。

技術參數

1、輸入信號：4通道全切換信號輸入。

2、全切換輸入信號類型:

標準電壓信號：0～5V、1～5V、√0～5V、√1～5V、0～10V;

標準電流信號：0～10mA、4～20 mA、0～20 mA、√0～10mA、√ 4～20mA；

毫伏信號：0～20mV、0～100mV、±20mV、±100mV；

熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26；

熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；

線性電阻信號：0～400Ω；

3、精度：±0.2%FS。

4、采樣周期：1秒。

5、處理器：采用高速、高性能32位ARM微處理器，內置嵌入式操作系統，畫面切換響應時間≤0.3S。

6、存儲器：內部48M Byte Flash記錄時間：

7、報警輸出：2限報警繼電器常開觸點輸出，觸點容量AC250V/1A、1A/24VDC(阻性負載)。(注：當負載超過繼電器觸點容量時，請不要直接帶負載)

8、饋電：給二線制變送器提供回路電源，額定電壓DC24V±10%，電流100mA。

9、通訊接口：以太網標準RJ45接口，通訊速率10/100M自適應，支持ModBus-TCP；RS485通訊接口，波特率為2400、4800、9600、19200bps可選，支ModBus-RTU；RS232打印接口，配接40針微型打印，可實現手動/定時打印功能。

10、工作電源：AC 85～264V；頻率：50/60Hz；功耗：≤10W。

11、工作條件：工作溫度：-10～50℃；濕度：10～90%(無結露)。

選型說明

使用說明

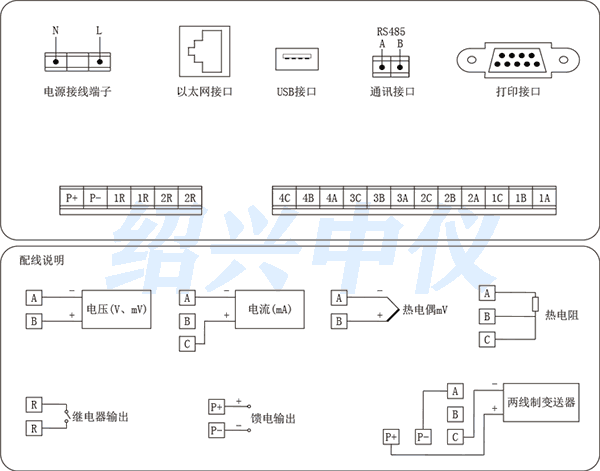

下圖為四路無紙記錄儀接線方法：

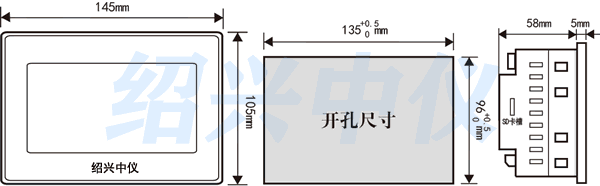

四路無紙記錄儀安裝說明圖

安裝方法：

根據開孔尺寸在表盤面上開孔，將儀表嵌入表盤，然后在儀表兩側用四個安裝支架將儀表固定在表盤上。安裝尺寸如上圖所示。

四路無紙記錄儀怎么接線的方法

1、通訊線的連接:

RS-485通訊線的連接

RS485通訊線請使用屏蔽雙絞線，通訊線長度不能超過1000米。在通訊線長度大于100米的條件下進行通訊時，為減少反射和回波，必須增加阻值為120歐姆的終端匹配電阻，終端匹配電阻應加在RS485通訊線的***遠兩端。

RS-232通訊線的連接

RS232通訊接口位于儀表的背面，它不僅可以和計算機之間進行通信，還可以和串行打印機等外部設備進行通訊。通訊線長度不能超過10米，一般在3米以內 2、電源線的連接。

四路無紙記錄儀的用途

記錄儀可用于化工業、水處理廠等。

彩屏4路無紙記錄儀供電電源為AC85~265V范圍內正常工作。儀表后面板電源接口上N、L接交流電源，GND(FG)是保護地，把GND(FG)接到大地可有效的防止靜電干擾。 接上電源檢查儀表是否正常，若有異常，請不要連接輸入信號線。

3、信號線的連接:

1)熱電阻接線方法:電阻一端接儀表通道D端子，另外兩端接儀表通道B、C端子。

2)熱電偶接線方法:熱電偶正端接儀表通道C端子，負端接儀表通道B端子。

3)線性電流0-10mA或4-20mA接線方法:接儀表通道AB端子之間并聯500歐姆或250歐姆的標準電阻，使線性電流轉換為線性電壓，剩下的接法同線性電壓。

4)線性電壓0-5V或1-5V接線方法：電壓正端接儀表通道A端子，負端接儀表通道B端子
