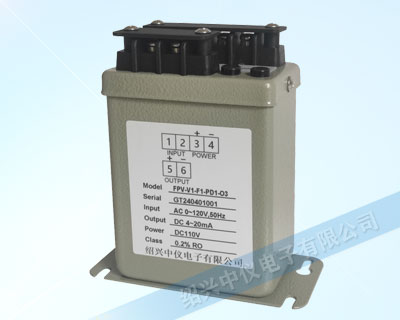

FPV交流電壓變送器是一種能將被測交流電壓轉換成按線性比例輸出的直流電流或電壓的儀器，常用于電廠。

FPV電壓變送器配以相應的指示儀表或裝置，可在電力系統交流電路中實現對電流的測量和控制。主要應用于發電廠、水電站等應用場合。

FPV電壓變送器型號

·FPV---交流電壓變送器(平均值轉換，有效值標定)

·FPVT---交流電壓變送器(雙路輸出)

·FPVX---交流電壓變送器(平均值轉換，有效值標定，三組合)

·FPVR---交流電壓變送器(真有效值轉換)

·例2: FPVT-V1-F1-P2-O8/O1 二路輸出(電壓變送器、輸入: 0-120V、頻率: 50Hz、輔助電源: AC 220V、輸出: 0-5V/0-1mA)

·例3: FPV-V1-F1-PD2-O8(按0-150V校正電壓變送器、輸入: 0-150V、頻率: 50Hz、輔助電源: DC220V、輸出: 0-5V)。

·FPV-V1-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源AC220V)

·FPV-V1-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源AC220V)

·FPV-V1-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源DC220V)

·FPV-V1-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源DC220V)

·FPV-V3-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)

·FPV-V3-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源AC220V)

·FPV-V3-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源DC220V)

·FPV-V3-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)

·FPVX-V3-F1-P2-O3(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)

·FPVX-V3-F1-PD2-O11(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)。

FPA型鐵殼交流電流變送器采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流互感器等全套進口散件，配以全套進口生產設備和電腦檢測校驗系統，按國際質量保證體系ISO 9001：2000組裝生產，規格全，品位高。該系列產品集成化程度高，工作更加可靠，具有優異的溫度特性和長期穩定性，良好的抗電沖擊性能和過載能力，高水準的精確度和線性度，是一種不需要經常校驗和維護、完全可信賴的理想的第三代交流電壓變送器。

FPA鐵殼電流變送器符合IEC、ANSI、BEAMA等相關標準的要求，達到國際同類產品的先進水平。

FPA鐵殼電流變送器廣泛應用于國家重點電力工程和全國各級電力調度系統，還遠銷歐美、東南亞等世界各地。

FP系列交流電流、電壓變送器是一種能將被測交流電流、電壓轉換成按線性比例輸出的直流電流或電壓的儀器。配以相應的指示儀表或裝置，可在電力系統交流電路中實現對電流、電壓的測量和控制。

FPA電流變送器工作原理

可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻 轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。

電流變送器原副邊高度絕緣隔離，兩線制輸出接線，輔助工作電源+24V與輸出信號線DC4～20mA共用，具有精度高，體積小、功耗小、頻響寬、抗干擾、國內首創4種補償措施和6大全面保護功能，兩線端口防感應雷能力強，具有雷擊波和突波的保護能力等優點。特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統；

電流變送器超低功耗，單只靜態時0.096W，滿量程功耗為0.48W，輸出電流內部限制功耗為0.6W。

FPA鐵殼電流變送器安裝方法：

1）在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2）取出多功能儀表，松開定位螺絲，取下固定夾。

3）將儀表安裝插入配電柜的儀表孔中。

4）插入儀表的固定夾，固定定位螺絲。

FPA鐵殼電流變送器怎么測好壞？

端子接線：請按儀表外殼接線圖正確接線！

1）輔助電源：多功能儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。

采用交流電源建議在火線一側安裝1A的保險絲。

對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖抑制器。

2）輸入信號：多功能FPA鐵殼交流電流變送器采用了每個測量通道單獨采集的計算方式，保證了使用時完全*、對稱。其具有多種接線方式，適用于不同的負載形式。

注：FPA鐵殼交流電流變送器具體接線及儀表參數（脈沖常數等）見儀表所帶接線圖。

使用要求：所有的儀表在多次使用的時候，請檢查儀表的參數和所在配電系統中需要的參數的*性。例如，對于AC380V、200A/5A的線路中需要配置AC400V、200A/5A的多功能儀表。用戶也可以根據實際需要對儀表重新進行編程設置。同樣一個表，對于400A/5A的線路中，只需要將儀表的CT變比“T.I”修改為80就可以了。在一般情況下，儀表后面的標簽中都表注了儀表的類型參數和出廠設置參數。
