數字顯示控制儀：數顯表，液位顯示控制儀，4路數顯儀，8路數顯儀，多路巡檢儀等。
更新時間：2026年03月01日，不同批次，液位顯示控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
1、ZY-T80系列液位顯示控制儀又名光柱顯示控制儀或水位控制儀，是集液位顯示儀和液位控制儀為一體的智能儀表，同時集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），液位控制儀使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
2、液位顯示控制儀采用多種輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配多分度號。
3、液位顯示控制儀采用微處理器進行控制運算，可對非線性輸入信號進行精度極高的線性矯正測量。
液位顯示控制儀面板高清刻度0~100%光柱顯示方式直觀顯示液位量程(如罐體內部液位高度，水池內部水位高度等)，底部大屏高亮度LED數值顯示，4路報警燈在有報警狀態時，相應的紅燈亮起。
儀表選型
| 產品型號 | 參數代碼 | 液位顯示控制儀參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY-T | □□□－□□－□□－□□－□□ | ||||||||||
| 外形特征 | 8 | 160×80mm(橫)；80×160mm(豎) | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| ***報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
| 顯示方式 | X 省略 | 橫式液位顯示控制儀 豎式液位顯示控制儀 | |||||||||
輸入類型表
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～9999d |
| 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊規格 | 用戶特定 |
| 03 | K | 0～1300℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20mA開方 | -1999～9999d |
| 04 | E | 0～1000℃ | 12 | 4～20mA | -1999～9999d | 20 | 0～10mA開方 | -1999～9999d |
| 05 | T | -200～400℃ | 13 | 0～10mA | -1999～9999d | 21 | 1～5V開方 | -1999～9999d |
| 06 | J | 0～1200℃ | 14 | 1～5V | -1999～9999d | 22 | 0～5V開方 | -1999～9999d |
| 07 | Wre | 0～2300℃ | 15 | 0～5V | -1999～9999d | 23 | 可切換輸入 | 詳見下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20mA | -1999～9999d | 24 | 頻率輸入 | 0～5kHz |
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
| 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5V | 18 | 1～5V開方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5V | 19 | 0～5V開方 |
| 03 | K | 07 | WRe | 12 | 4～20mA | 16 | 4～20mA開方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10mA | 17 | 0～10mA開方 |
變送輸出
| 選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
選型說明
1、同種分度號，選型代碼和儀表編程代碼不同，在液位顯示控制儀設定時請注意。
2、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
3、常用型號：
①ZY-T803-00-12-HL(配套ZYK24系列液位變送器，帶上下限繼電器報警，AC220V電源供電)。
②ZY-T801-00-12-N-P：光柱液位測量顯示，儀表無通訊，無變送輸出，4-20mA電流輸入，帶饋電DC24V輸出，儀表為外型為160×80mm橫式。
③ZY-ST801-02-03-N：光柱測量顯示，儀表無通訊，帶4-20mA變送輸出，K分度號輸入，AC220V供電，儀表外型為豎式80×160mm。
④ZY-T803-01-08-HL：液位測量顯示和控制，儀表無通訊，無變送輸出，Pt100輸入，帶上/下限報警（控制輸出），AC220V供電，外型為160×80mm橫式。
⑤ZY-ST803-02-12-HL：液位測量顯示和控制，儀表無通訊，帶4-20mA變送輸出，Pt100輸入，帶上/下限控制輸出，AC220V供電，外型為80×160mm豎式。
⑥ZY-ST804-01-12-HHLL-P：液位帶光柱測量顯示和控制，儀表無通訊及變送輸出，4-20mA輸入，帶四限控制輸出（上上限報警、上限報警、下限報警和下下限報警），AC220V供電，帶饋電DC24V輸出。
參數設置
在基本顯示狀態下，按SET鍵并保持3秒鐘，即進入現場參數表。用方向鍵可修改參數值，長按SET鍵可退出設置參數狀態。設置PASS=555，可進入系統參數設置狀態，設置完成后按SET鍵并保持3秒鐘，保存退出。
液位顯示控制儀應用范圍
T803液位顯示控制儀能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。

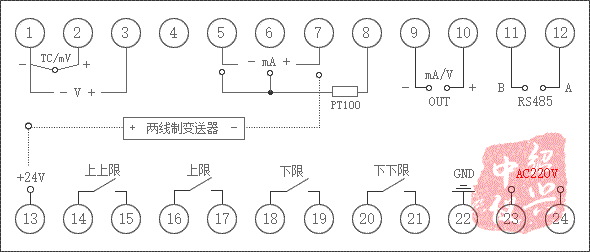

液位顯示控制儀安裝使用
防腐型控制儀對強腐蝕性介質有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合(隔爆型，防爆標志：EXdⅡBT4)。
液位顯示控制儀原理
液位控制器功能全面實用，但液位控制器價格卻十分便宜，常規單光柱液位顯示儀每臺報價也就不到600元而已。
磨砂質感面板面膜，加輕觸式按鈕，使您在使用調節紹興中儀的液位顯示控制儀時，體驗前所未有的舒適感，按鈕經過1萬次以上點擊測試無故障，包裝采用環保泡沫+原生紙漿，既牢固又漂亮。
