FPKT301三相四線無功功率變送器是一種能將被測無功功率轉換成直流輸出的儀器，其轉換成兩路直流電流或電壓為線性比例輸出，并能反映出被測功率在線路中的傳輸方向。它適用于頻率為50Hz、60Hz及特殊頻率的三相四線線路，配以適當的指示儀表或裝置，可應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。

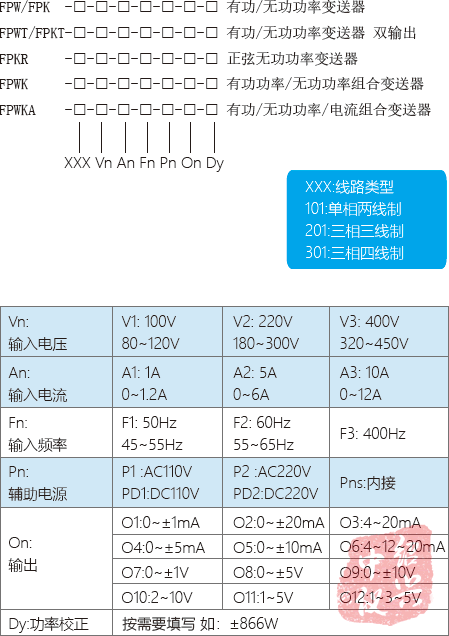

FPKT301-V1-A2-F1-P2的技術參數及選型表
FPKT301-V1-A2-F1-P2用途：將電力系統里的無功功率，有功無功組合，經隔離變送成線性輸出的模擬信號。
常用規格實例
型號: FPKT301-V1-A2-F1-P2-O3;
精度: ±0.2%
輸入: 3P4W，5Aac，100Vac，50Hz;
輸出: 4~20mAdc (0~866Var)
電源: AC220V
描述: 此型號為三相四線無功功率變送器，5Aac 100Vac CT PT變比電流電壓信號輸入，輸出4~20mA，功率基準數866Var,工作電源AC220V
