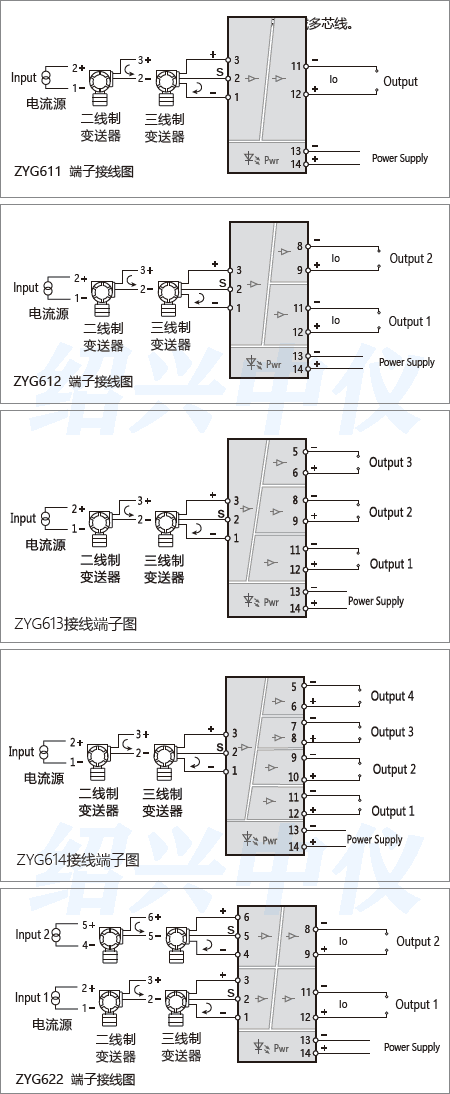

信號隔離器接線圖的詳細解釋如下：

無源信號隔離器。這種隔離器不需要電源供電，它利用輸入回路中的信號電流為儀表供電。在信號隔離器內部，取了部分輸入信號的能量來驅動隔離器工作，因此無需外接任何電源。它的型號有ZYG200-W和ZYG300-W。

有源信號隔離器。這種隔離器本身需要電源供電，常規電源為DC24V，也可以定制AC220V。在控制系統中使用有源信號隔離器，需要在控制系統的控制柜內安裝信號隔離器和支持信號隔離器工作的電源。

以上就是信號隔離器的接線圖的主要內容，包括接線圖和對應的解釋說明，希望能夠幫助您理解。
