在光柱顯示控制儀一級參數設定狀態下，設定CLK=132，在PV顯示器顯示CLK的設定值（132）的狀態下，同時按下SET鍵和▲鍵30s，儀表即進入二級參數設定。在二級參數設定狀態下，每按SET鍵即按照順序變換（一次巡回后隨即回至最初項目）。

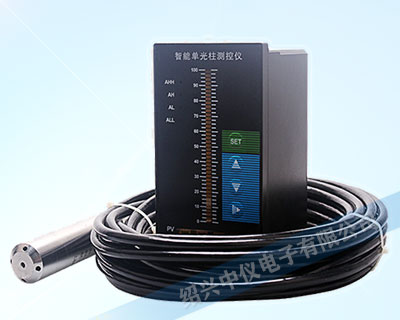

光柱顯示控制儀測量水位顯示不準調校步驟

1、零位與量程的調整

①按調校圖連接，接線經檢查無誤后通電預熱15min。

②將標準儀器（或手動電位差計或標準電阻箱）的信號調至被校儀表的下限信號，調整零位使數顯儀表顯示“000.0”。

③將標準儀器（手動電位差計或電阻箱）的信號調至被校儀表的上限信號（信號值查分度表可得)，調整量程電位器使儀表顯示上限刻度值。

2、光柱顯示控制儀測量水位顯示不準示值調校

采用“輸入被調校點標稱電量值法”(即“輸入基準法”）。調校方法如下:

①先選好調校點，調校點不應少于5點，一般應選擇包括上、下限在內的5點。把選好的調校點及對應的標準電量值填入表中；

②從下限開始增大輸入信號(正行程時)，分別給儀表輸入各被調校點所對應的標準電量值，讀取被校儀表指示值，直至上限（上限值只進行正行程的調校），把在各調校點讀取的值記入表中；

③減小輸入信號(反行程調校)，分別給儀表輸入各被調校點所對應的標準電量值，讀取被校儀表顯示值，直至下限（下限值只進行反行程調校)，把各實測值記入表格。

對數字顯示儀表而言已然完成了正、反行程的調校。把在各調校點讀取的值記入表中。

調校步驟數據處理

①訓練時一定要等現象穩定后再讀數、記錄，否則會給訓練結果帶來很大誤差。

②運用正確的公式進行誤差運算。

③整理訓練數據并將結果填入表格。
